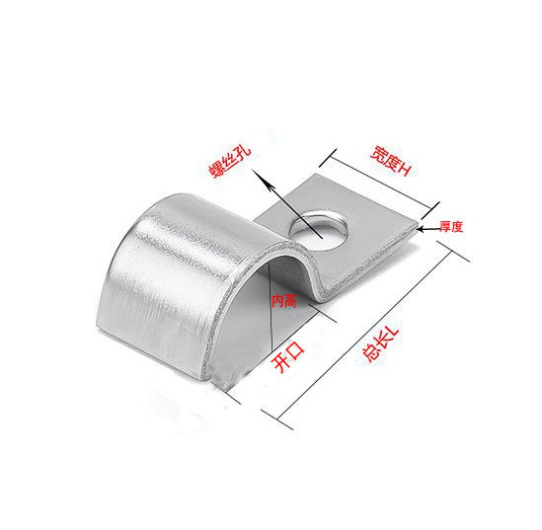

规格图
深圳市兴泰达电子有限公司20年专注配线器材/紧固件/结构件产品解决方案
- 全国服务热线
- 136-0044-1592

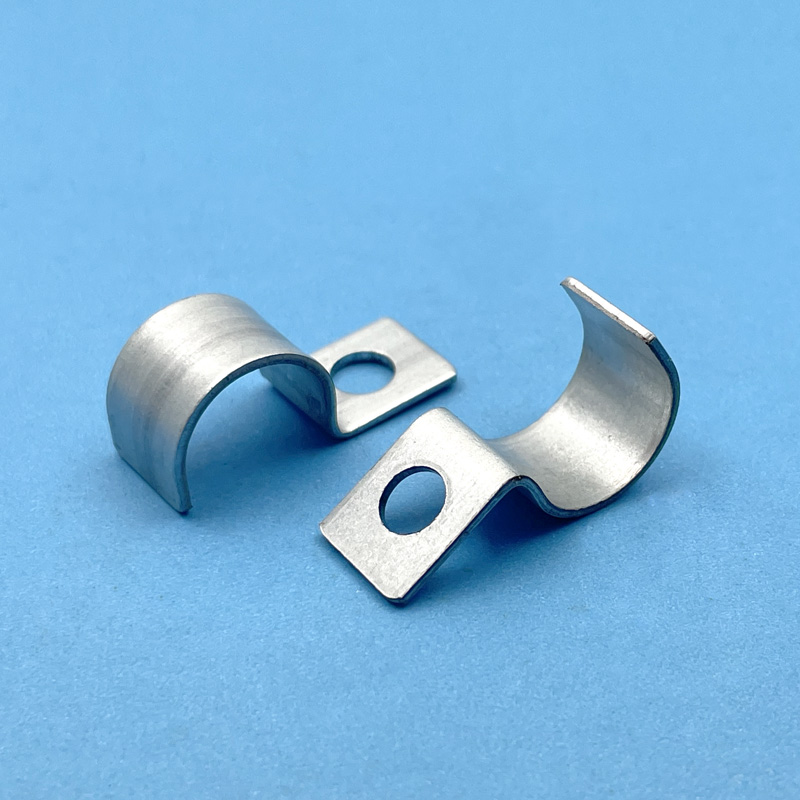

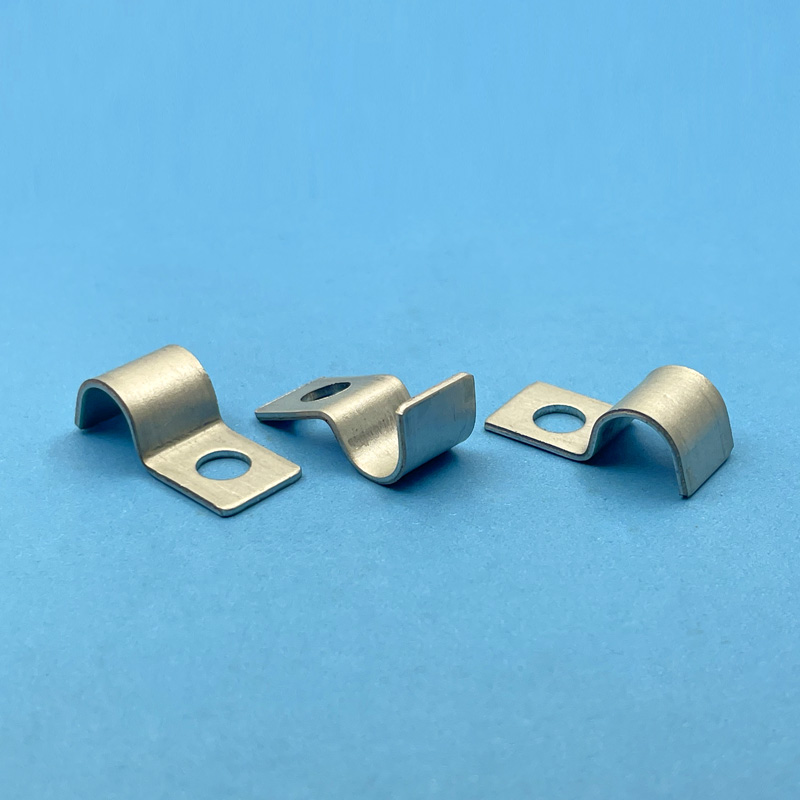

产品名称：单边骑马夹
产品材质：不锈钢
防火等级：一级
适用范围：油管电缆固定保护
产品特性： 防火,耐压力强,耐腐蚀,耐高温,耐磨
产品应用： 产品广泛用于化工厂、船舶设备、建筑工程、电机水泵、机械、轨道交通、通讯设备、自动化控制等广泛领域
以下数据公差+/-0.5mm 单位:mm
规格型号 | 总长 | 开口 | 内高 | 螺丝孔 | 厚度 | 宽度 |
XTD-2mm | 15 | 3 | 1.6 | 4 | 0.5 | 10 |
XTD-3mm | 15 | 4 | 2.3 | 4 | 0.5 | 10 |
XTD-4mm | 17 | 6 | 3.2 | 4 | 0.5 | 10 |
XTD-5mm | 21 | 7 | 4.2 | 4 | 0.6 | 10 |
XTD-6mm | 19 | 8 | 5.2 | 4 | 0.6 | 10 |
XTD-7-8mm | 22 | 10 | 5.8 | 4 | 0.8 | 10 |
XTD-9-10mm | 24 | 12 | 7.2 | 4 | 0.8 | 10 |
XTD-11-12mm | 32 | 14 | 10.3 | 6 | 1.2 | 15 |
XTD-13-14mm | 34 | 15 | 12.3 | 6 | 1.2 | 15 |
XTD-15-16mm | 36 | 17 | 13.3 | 6 | 1.2 | 15 |
XTD-17-18mm | 38 | 19 | 15.2 | 6 | 1.2 | 15 |
XTD-19-20mm | 41 | 22 | 16.2 | 6 | 1.2 | 15 |
注：以上为常规型号，特殊规格和要求可来样定制！
